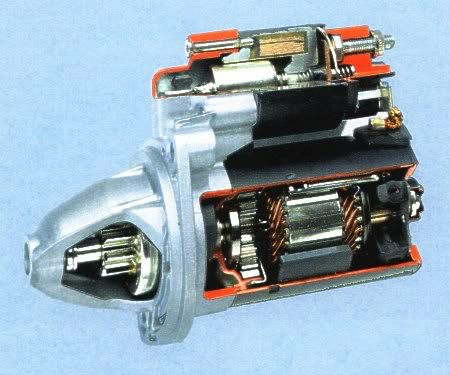

MOTOR DE ARRANQUE

Se denomina motor de arranque o motor de partida a un motor eléctrico de corriente continua del tipo excitación separada (cuenta con imanes) que posee reducidas dimensiones y que se utiliza para facilitar la puesta en marcha de los motores de combustión interna, para que pueda vencer la resistencia inicial que ofrecen los órganos cinemáticos del motor en su inicio de funcionamiento. Los hay tanto en motores de dos tiempos como en los de cuatro tiempos.

El motor lo activa el conductor del vehículo con la llave de puesta en marcha, en el inicio de encendido del motor de combustión interna y toma la electricidad necesaria para el funcionamiento de la batería del vehículo a través de una conducción directa, el motor conecta con el cigüeñal del motor mediante un piñón conocido como piñón bendix de pocos dientes que tiene en su eje con una corona dentada reductora que lleva incorporada el volante de inercia del motor térmico, una vez arrancado el motor de combustión interna, el motor de arranque tiene incorporado un electroimán denominado solenoide, que lo acopla y desacopla inmediatamente del motor térmico, para no sufrir daños cuando funciona el motor térmico con normalidad porque su velocidad de giro sería muy alta. Con esta transmisión se consiguen pocas revoluciones pero un buen torque de partida que permite el giro del motor térmico para que éste pueda iniciar su funcionamiento.

ALTERNADOR

ALTERNADOR

PRINCIPIO DEL ALTERNADOR

INDUCCION ELECTROMAGNETICA

La inducción electromagnética es el fenómeno que origina la producción de una fuerza electromotriz (f.e.m. o voltaje) en un medio o cuerpo expuesto a un campo magnético variable, o bien en un medio móvil respecto a un campo magnético estático. dicho cuerpo es un conductor, se produce una corriente inducida.

¿QUE ES UN ALTERNADOR?

El alternador es un generador de corriente eléctrica que transforma la energía mecánica que recibe en su eje en energía eléctrica que sirve ademas de cargar la batería, para proporcionar corriente eléctrica a los distintos consumidores del vehículo como son el: el sistema de alimentación de combustible, el sistema de encendido, ósea todos sus accesorios . Es conocido también como la pieza que mantiene la batería siempre cargada. El alternador lo hace girar el cigüeñal atreves de una polea dentada. Crean corriente gracias al giro de un bobinado llamado : -ROTOR: dentro de otro bobinado coaxial llamado : -ESTATOR: es un iman con varios polos negativos y positivos.

DESPIECE DEL ALTERNADOR

CLASES DE ALTERNADORES

ESTATOR

COMO PROBAR UN ESTATOR

En el estator se alojan tres bobinas, desfasadas entre si 120º . Cada una de las bobinas se conecta a una de las fases de un sistema trifásico y dan lugar a un campo magnético giratorio. Un estátor es una parte fija de una maquina rotativa, la cual alberga una parte móvil (rotor), en los motores elctricos el estátor está compuesto por un imán natural (en pequeños motores de corriente continua) o por una o varias bobinas montadas sobre un núcleo metálico que generan un campo magnético en motores más potentes y de corriente alterna, también se les llama inductoras.

TIPO DELTA

Estrella o triangulo son dos formas diferentes de unir entre si las bobinas, de las dos formas funcionan los motores, y hasta hoy no hay una sola opinion de cual es mejor. Ambas tienen buenas propiedades y ambas afectan al motor en su funcionamiento.

TIPO Y

ROTOR

El rotor, es la parte móvil giratoria que se localiza en el interior del estator. Está hecho a base de placas apiladas y montado sobre el eje del motor. Dispone de unas ranuras donde van colocados los conductores que forman la bobina de inducido que están cerrados sobre sí mismos constituyendo un circuito cerrado.

PRUEBA DE ANILLOS

ESCOBILLAS

ONDA SENOIDAL

TRIODO Y COMO PROBARLOS

RECTIFICADOR ELECTRONICO Los rectificadores eléctricos son los circuitos encargados de convertir la corriente alterna en corriente continua. Los más habituales son los construidos con diodos o con tiristores, aunque existen otros, pero que ya no se utilizan.

CIRCUITO ELCTRICO

CONDENSADORES

En electricidad y electrónica, un condensador (capacitor en inglés) es un dispositivo que almacena energía eléctrica, es un componente pasivo. (siendo este utilizado en un condensador para disminuir el campo eléctrico, ya que actúa como aislante) o por el vacío, que, sometidos a una diferencia de potencial. adquieren una determinada carga eléctrica, positiva en una de las placas y negativa en la otra (siendo nula la carga total almacenada).

¿COMO PROBAR?

REGULADORES El funcionamiento del regulador consistirá en detectar el voltaje suministrado por el alternador de manera que cuando llegue a un valor mantenga ese voltaje sin que aumente más.

FALLAS EN EL ALTERNADOR Otra avería podria ser la provocada por un falso contacto en los componentes electricos que forman el alternador debido a las vibraciones del motor o a la suciedad. Este fallo se arregla desmontando el alternador para limpiarlo y comprobar sus conexiones. Otro fallo habitual es el gripado de los rodamientos o cojinetes que se arregla sustituyendo los mismos.

TURBOCOMPRESOR

Con el propósito de incrementar la potencia de un motor, la eficiencia de éste dado su volumen también debe ser aumentada. Por lo tanto, el concepto denominado eficiencia volumétrica significa la cantidad de la mezcla de aire / combustible que un motor es capaz de "inhalar" en la carrera de admisión, y comparar este volumen de la mezcla con el resultado que se conseguiría si los cilindros se llenaran completamente. Sin embargo, no debemos olvidar que ningún motor tiene la capacidad de llenar los cilindros un ciento por ciento en la carrera de admisión, debido aciertas limitaciones. Entre estas limitaciones se encuentran el diámetro de las válvulas y las lumbreras, el diseño del múltiple de admisión, el tiempo de las válvulas, las revoluciones por minuto del motor y, desde luego, la presión atmosférica.
Uno de los métodos empleados para aumentar la habilidad de bombeo de un motor, para que desarrolle mayor rendimiento con menos combustible, consiste en incorporar un turbocargador que fuerce el aire dentro del motor a una presión atmosférica más alta. Un motor pequeño logra aumentar su salida de potencia en un 60% y más. Pues esto es precisamente lo que hace un turbocargador.

VALVULAS Y DIAGRAMA

Las válvulas abren y cierran las lumbreras de admisión y escape en el momento oportuno de cada ciclo. La de admisión suele ser de mayor tamaño que la de escape

CULATA

La culata, tapa de cilindros o tapa del bloque de cilindros es la parte superior de un motor de combustión interna que permite el cierre de las cámaras de combustión.

Constituye el cierre superior del bloque motor y en motores sobre ella se asientan las válvulas, teniendo orificios para tal fin. La culata presenta una doble pared para permitir la circulación del líquido refrigerante. Si el motor de combustión interna es de encendido provocado (motor Otto), lleva orificios roscados donde se sitúan las bujías.

La culata se construye en fundición o en aleación ligera y se une al bloque motor mediante tornillos y una junta: la junta de culata.

BOMBA DE INYECCION

En los motores Diesel existen dos tipos de bombas de inyección de combustible, éstas son las lineales y las rotativas; las lineales se utilizan frecuentemente en motores de alta relación de compresión y las rotativas en motores con relaciones medianas de compresión. Ambas bombas ofrecen caudal pero deben ser robustas para soportar la presión del sistema de inyección.

BLOQUE

Es la estructura básica del motor, en el mismo van alojados los cilindros, cigüeñal, árbol de levas, etc. Todas las demás partes del motor se montan en él. Generalmente son de fundición de hierro o aluminio.

Pueden llevar los cilindros en línea o en forma de V. Lleva una serie de aberturas o alojamientos donde se insertan los cilindros, varillas de empuje del mecanismo de válvulas, conductos del refrigerante, los ejes de levas, apoyos de los cojinetes de bancada y en la parte superior lleva unos taladros donde se sujeta el conjunto de culata.

ARBOL DE LEVAS

Un árbol de levas es un mecanismo formado por un eje en el que se colocan distintas levas, que pueden tener distintas formas y tamaños y estar orientadas de diferente manera, siendo un programador mecánico. Los usos de los árboles de levas son muy variados, como en molinos, telares, sistemas de distribución de agua o martillos hidráulicos, aunque su aplicación más desarrollada es la relacionada con los motores de combustión interna, en los que se encarga de regular la apertura y el cierre de las válvulas, permitiendo la admisión y el escape de gases en los cilindros.

Se fabrican siempre mediante un proceso de forja, y luego suelen someterse a acabados superficiales como cementados, para endurecer la superficie del árbol, pero no su núcleo.

PISTONES

Es un embolo cilíndrico que sube y baja deslizándose por el interior de un cilindro del motor.
Son generalmente de aluminio, cada uno tiene por lo general de dos a cuatro segmentos.
El segmento superior es el de compresión, diseñado para evitar fugas de gases.

El segmento inferior es el de engrase y esta diseñado para limpiar las paredes del cilindro de aceite cuando el pistón realiza su carrera descendente.

Cualquier otro segmento puede ser de compresión o de engrase, dependiendo del diseño del fabricante.
Llevan en su centro un bulón que sirve de unión entre el pistón y la biela.

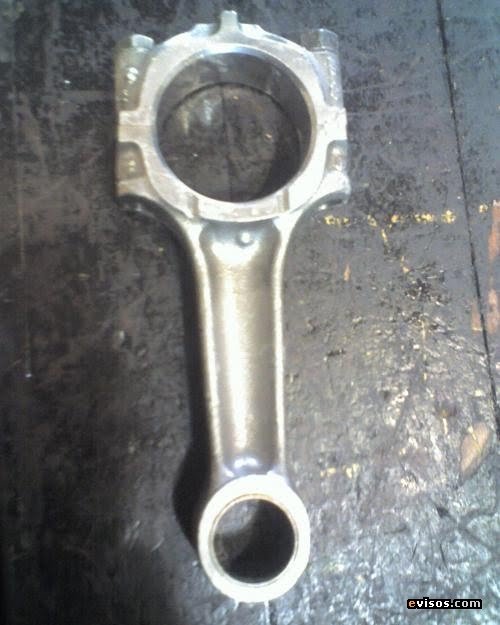

BIELAS

Se denomina biela a un elemento mecánico que sometido a esfuerzos de tracción o compresión, transmite el movimiento articulando a otras partes de la maquina. En un motor de combustión interna conectan el pistón al cigüeñal,

Actualmente las bielas son un elemento básico en los motores de combustión interna y en los compresores alternativos. Se diseñan con una forma específica para conectarse entre las dos piezas, el pistón y el cigüeñal. Su sección transversal o perfil puede tener forma de H, I o + . El material del que están hechas es de una aleación de acero, titanio o aluminio. En la industria automotor todas son producidas por forjamiento, pero algunos fabricantes de piezas las hacen mediante maquinado

CIGUEÑAL

Un cigüeñal es un eje con codos y contrapesos presente en ciertas máquinas que, aplicando el principio del mecanismo de biela - manivela, transforma el movimiento rectilíneo alternativo en rotatorio y viceversa.

Los cigüeñales se utilizan extensamente en los motores alternativos, donde el movimiento lineal de los pistones dentro de los cilindros se trasmite a las bielas y se transforma en un movimiento rotatorio del cigüeñal que, a su vez, se transmite a las ruedas y otros elementos como un volante de inercia. El cigüeñal es un elemento estructural del motor.

Normalmente se fabrican de aleaciones capaces de soportar los esfuezos a los que se ven sometidos y pueden tener perforaciones y conductos para el paso de lubricante. Hay diferentes tipos de cigüeñales; los hay de tres apoyos, de cinco apoyos, etcétera, dependiendo del número de cilindros que tenga el motor.El cigüeñal es también el eje del motor con el funcionamiento del piston

MOTOR A VAPOR

Una máquina de vapor es un motor de combustión externa que transforma la energía térmica de una cantidad de vapor de agua en energía mecánica. En esencia, el ciclo de trabajo se realiza en dos etapas:

Se genera vapor de agua en una caldera cerrada por calentamiento, lo cual produce la expansión del volumen de un cilindro empujando un pistón. Mediante un mecanismo de biela - manivela, el movimiento lineal alternativo del pistón del cilindro se transforma en un movimiento de rotación que acciona, por ejemplo, las ruedas de una locomotora o el rotor de un generador eléctrico. Una vez alcanzado el final de carrera el émbolo retorna a su posición inicial y expulsa el vapor de agua utilizando la energía cinética de un volante de inercia.

TORQUIMETRO

TORCOMETRO
Herramienta muy utilizada en la reparacion de automotores. Tambien conocida como llave dinamamétrica o tensiómetro. Con escalas de 0 a 100lbs. Pis (0 a 15mKg)

Sirve para ajustar por lo regular para ajustar tornillos de la cabeza del motor.... Cuando llego el torque que deseas se bota un como seguro ya ya no aproeta a mas de ese torque
